IP优先级/DSCP/EXP映射关系如何(QOS)

2018年7月6日22:30:46 发表评论 1,408 views

功能介绍:

IP 优先级和DSCP 优先级 :

IP优先级/DSCP/EXP映射关系如何(QOS)

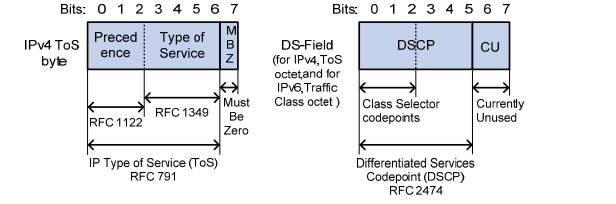

如图所示,IP 报文头的ToS 字段有8 个bit,其中前 3 个bit表示的就是IP 优先级,取值范围为0~7。RFC 2474 中,重新定义了IP 报文头部的ToS 域,称之为DS(Differentiated Services,差分服务)域,其中DSCP 优先级用该域的前6 位(0~5 位)表示,取值范围为0~63,后2 位(6、7位)是保留位。



EXP 优先级 :

EXP优先级位于 MPLS 标签内,用于标记MPLS QoS。

MPLS 标签的封装结构:

  IP优先级/DSCP/EXP映射关系如何(QOS)

在图中,Exp 字段就是EXP优先级,长度为 3 比特,取值范围为0~7

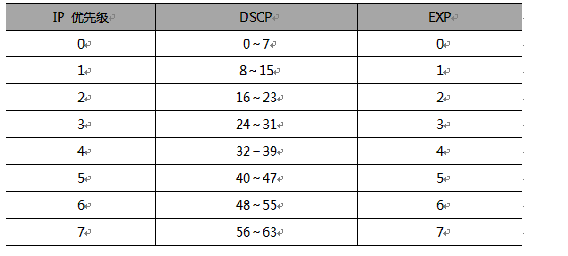

IP 优先级/DSCP/EXP映射关系对照表:

IP优先级/DSCP/EXP映射关系如何(QOS)

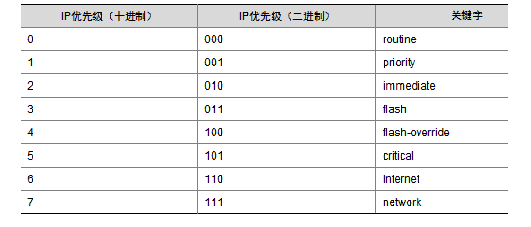

IP 优先级 二进制/十进制/关键字对照表:

IP优先级/DSCP/EXP映射关系如何(QOS)

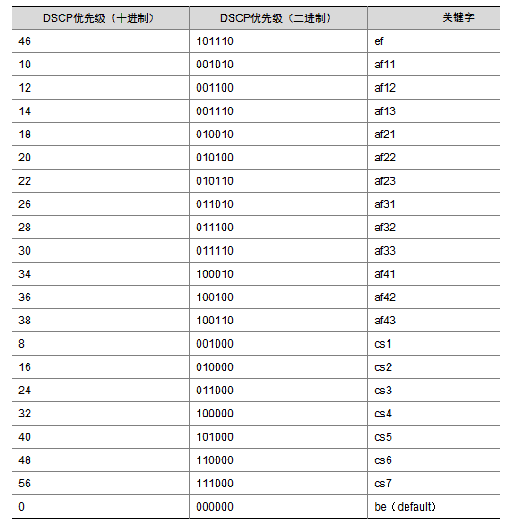

DSCP 二进制/十进制/关键字对照表:

IP优先级/DSCP/EXP映射关系如何(QOS)
