H3C防火墙使用VRRP虚地址建立GRE典型配置

2018年7月4日21:49:02 发表评论 636 views

一、组网需求

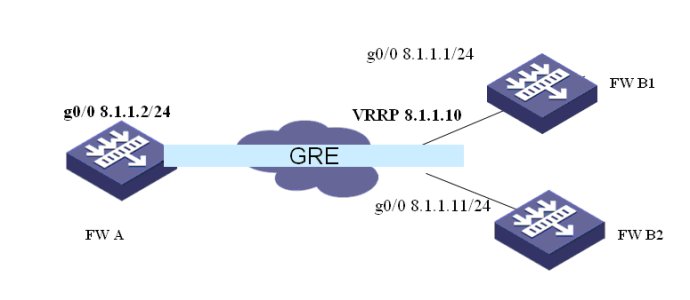

H3C防火墙使用VRRP虚地址建立GRE典型配置



两端防火墙设备计划建立GRE隧道,但由于一端为VRRP组网,所以需要使用VRRP的虚地址来创建GRE Tunnel。在VRRP发生切换的时候,相应的GRE隧道也可以发生切换,进行备份。

【注意】:GRE Tunnel接口上是无法运行VRRP协议的,但可以运行OSPF、IPSec、组播等协议。

二、配置步骤:



1. FW A配置



interface Tunnel100

ip address 100.1.1.2 255.255.255.252

source 8.1.1.2

destination 8.1.1.10            //destination地址指向VRRP虚地址



firewall zone trust

add interface GigabitEthernet0/0

add interface Tunnel100          //Tunnel口也必须加入安全域



set priority 85

2. FW B配置

B1和B2的配置完全相同



interface Tunnel100

ip address 100.1.1.1 255.255.255.252

source 8.1.1.10                 //source地址使用VRRP虚地址



destination 8.1.1.2



firewall zone trust

add interface GigabitEthernet0/0

add interface Tunnel100          //Tunnel口也必须加入安全域

set priority 85

完成上述配置后,发现接口协议UP,也可以ping通本端,但却无法ping通对端。

[FW_B1]dis ip inter br

*down: administratively down

(s): spoofing

Interface                  IP Address     Physical Protocol    Description

Tunnel100                  100.1.1.1      up      up          Tunnel100...

[FW_B1]ping 100.1.1.1

PING 100.1.1.1: 56 data bytes, press CTRL_C to break

Reply from 100.1.1.1: bytes=56 Sequence=1 ttl=255 time=1 ms

[FW_B1]ping 100.1.1.2

PING 100.1.1.2: 56 data bytes, press CTRL_C to break

  Request time out

三、原因分析

原因在于B1设备属于V3平台防火墙,在引用VRRP虚地址作为GRE的source地址时,GRE Tunnel只是在控制平面协议UP了,但无法真正在数据平面完成数据转发。

解决办法:

在B1上配置Loopback地址(B2上配置相同),使得GRE隧道引用的VRRP虚地址以实际接口的形式存在,这样就可以完成数据转发了。

[FW_B1]ip address 8.1.1.10 255.255.255.255   //注意掩码为32位即可

[FW_B1]ping 100.1.1.2

PING 100.1.1.2: 56 data bytes, press CTRL_C to break

Reply from 100.1.1.2: bytes=56 Sequence=1 ttl=255 time=1 ms

对于V5的防火墙来说,不存在上述问题,即可以直接使用VRRP虚地址来建立GRE隧道。

四、配置关键点

1,GRE隧道使用VRRP的虚地址作为source(destination)地址;

2,配置和VRRP虚地址一样(掩码不同)的Loopback地址。
