JVM-内存结构-程序计数器、虚拟机栈、本地方法栈、堆

2022-09-03 13:35:42

一、前言

1.1 什么是 JVM ？

1）定义
Java Virtual Machine ，Java 程序的运行环境（Java 二进制字节码的运行环境）。

2）好处

  • 一次编译，处处执行
  • 自动的内存管理，垃圾回收机制
  • 数组下标越界检查

3）比较
JVM、JRE、JDK 的关系如下图所示
在这里插入图片描述

1.2 JVM种类和结构

种类：
在这里插入图片描述
jvm结构图：
在这里插入图片描述
ClassLoader：Java 代码编译成二进制后，会经过类加载器，这样才能加载到 JVM 中运行。
Method Area：类是放在方法区中。
Heap：类的实例对象。
当类调用方法时，会用到 JVM Stack、PC Register、本地方法栈。
方法执行时的每行代码是有执行引擎中的解释器逐行执行，方法中的热点代码频繁调用的方法，由 JIT 编译器优化后执行，GC 会对堆中不用的对象进行回收。需要和操作系统打交道就需要使用到本地方法接口。

1.3 认识内存结构概念

在开始学习jvm前，这里先介绍一下一些名称概念，以及jvm运行时所占用的内存块蓝图。
jvm数据区的内存分块有堆内存、方法区（元空间）、虚拟机栈、程序计数器、本地方法栈。
后面还会介绍一个直接内存，它不等于本地内存，本地内存指的是JVM外的由操作系统控制的内存区域，其中包括元空间和直接内存，元空间都知道就不说了，直接内存主要被 Java NIO 使用的，java虚拟机运行时默认能触及的直接内存大小为电脑内存的四分之一，可以通过参数-XX:MaxDirectMemorySize来指定最大的直接内存大小。
在这里插入图片描述

二、内存结构

2.1 程序计数器

1）定义
Program Counter Register 程序计数器（其实就是寄存器）
作用：是记录下一条 jvm 指令的执行地址行号。
特点：

  • 是线程私有的
  • 不会存在内存溢出

2）作用

在这里插入图片描述

  • 解释器会解释指令为机器码交给 cpu
    执行，程序计数器会记录下一条指令的地址行号（即通过截图上的前面数字获取的），这样下一次解释器会从程序计数器拿到指令然后进行解释执行。
  • 多线程的环境下，如果两个线程发生了上下文切换，那么程序计数器会记录线程下一行指令的地址行号，以便于接着往下执行。

2.2 虚拟机栈

2.2.1 认识虚拟机栈

定义

  • 每个线程运行需要的内存空间，称为虚拟机栈
  • 每个栈由多个栈帧（Frame）组成，对应着每次调用方法时所占用的内存
  • 每个线程只能有一个活动栈帧，对应着当前正在执行的方法

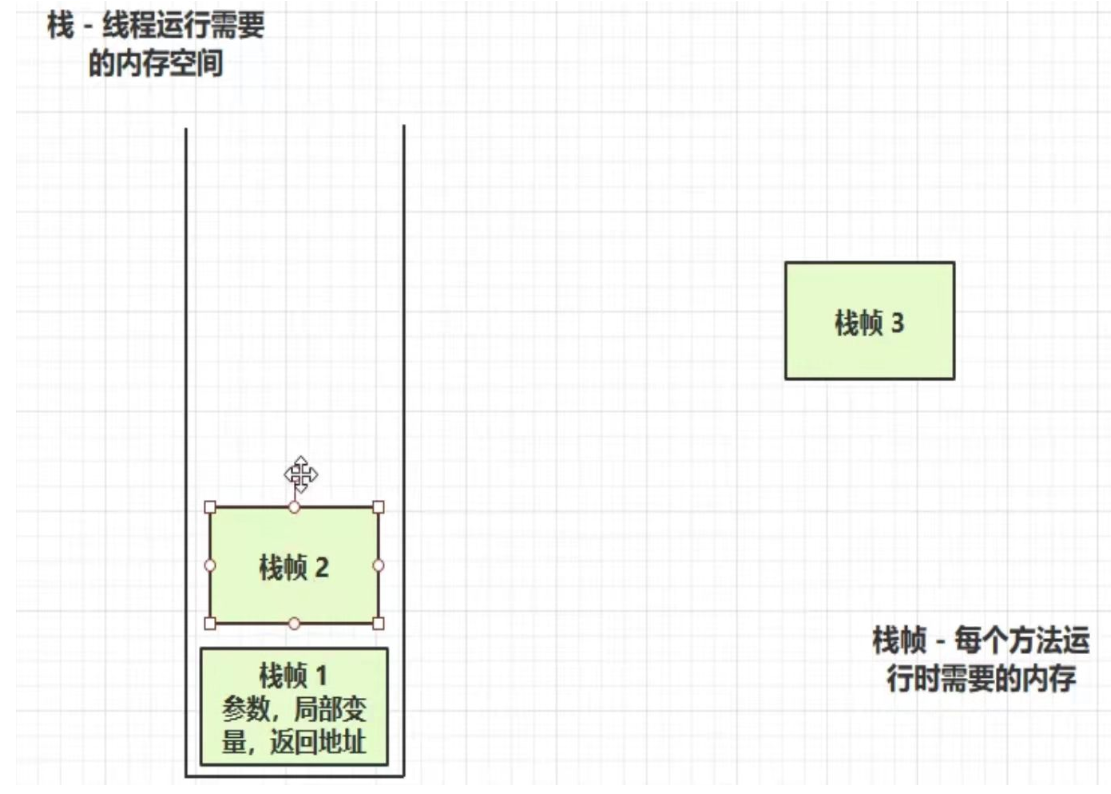

画图演示
在这里插入图片描述

代码演示

publicclassmain1{publicstaticvoidmain(String[] args){method1();}![在这里插入图片描述](https://img-blog.csdnimg.cn/0e3218e6a4284167881513ba6ceae8b9.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBATEwuTEVCUk9O,size_20,color_FFFFFF,t_70,g_se,x_16)publicstaticvoidmethod1(){method2(1,2);}publicstaticintmethod2(int a,int b){int c= a+ b;return c;}}

在这里插入图片描述
可见，虚拟机栈内共用三个栈帧。

2.2.2 常见问题

垃圾回收是否涉及栈内存？

不需要。因为虚拟机栈中是由一个个栈帧组成的，在方法执行完毕后，对应的栈帧就会被弹出栈。所以无需通过垃圾回收机制去回收内存。

栈内存分配越大越好吗？

不是。因为物理内存是一定的，栈内存越大，可以支持更多的递归调用，但是可执行的线程数就会越少。

方法内的局部变量是否线程安全？

如果方法内部局部变量没有逃离方法的作用访问，它是线程安全的
如果是局部变量引用了对象，并逃离方法的范围，需要考虑线程安全问题

举例：

publicstaticvoidmain(String[] args){}//下面各个方法会不会造成线程安全问题？//不会publicstaticvoidm1(){
        StringBuilder sb=newStringBuilder();
        sb.append(1);
        sb.append(2);
        sb.append(3);
        System.out.println(sb.toString());}//会，可能会有其他线程使用这个对象publicstaticvoidm2(StringBuilder sb){
        sb.append(1);
        sb.append(2);
        sb.append(3);
        System.out.println(sb.toString());}//会，其他线程可能会拿到这个线程的引用publicstatic StringBuilderm3(){
        StringBuilder sb=newStringBuilder();
        sb.append(1);
        sb.append(2);
        sb.append(3);return sb;}}

注：很多人对第三个方法抱有疑问，这里我也说一下自己的理解：第三个方法存在发生指令乱序并且为优先返回对象再做append操作，如此在append未执行完时返回的对象被其他线程使用，就会出现线程安全问题。（个人理解，可能有误，欢迎指正）

2.2.3栈内存溢出

1、递归调用可能造成栈内存溢出。 2、栈帧过大、过多、或者第三方类库操作，都有可能造成栈内存溢出
java.lang.stackOverflowError 。 注：可以通过使用 -Xss 指定栈内存大小！
在这里插入图片描述
演示递归导致的栈内存溢出：

privatestaticint count;publicstaticvoidmain(String[] args){try{method1();}catch(Throwable e){
            e.printStackTrace();
            System.out.println(count);}}privatestaticvoidmethod1(){
        count++;method1();}}

演示第三方库导致的栈内存溢出：

publicclassDemo1_19{publicstaticvoidmain(String[] args)throws JsonProcessingException{
        Dept d=newDept();
        d.setName("Market");

        Emp e1=newEmp();
        e1.setName("zhang");
        e1.setDept(d);

        Emp e2=newEmp();
        e2.setName("li");
        e2.setDept(d);

        d.setEmps(Arrays.asList(e1, e2));// { name: 'Market', emps: [{ name:'zhang', dept:{ name:'', emps: [ {}]} },] }
        ObjectMapper mapper=newObjectMapper();
        System.out.println(mapper.writeValueAsString(d));}}classEmp{private String name;@JsonIgnoreprivate Dept dept;public StringgetName(){return name;}publicvoidsetName(String name){this.name= name;}public DeptgetDept(){return dept;}publicvoidsetDept(Dept dept){this.dept= dept;}}classDept{private String name;private List<Emp> emps;public StringgetName(){return name;}publicvoidsetName(String name){this.name= name;}public List<Emp>getEmps(){return emps;}publicvoidsetEmps(List<Emp> emps){this.emps= emps;}}

2.2.4线程运行诊断

案例一：cpu 占用过多 解决方法：Linux 环境下运行某些程序的时候，可能导致 CPU 的占用过高，这时需要定位占用 CPU 过高的线程

  • top 命令，查看是哪个进程占用 CPU 过高
  • ps H -eo pid, tid（线程id）, %cpu | grep 进程id 通过 ps 命令进一步查看是哪个线程占用 CPU 过高
  • jstack 进程 id 通过查看进程中的线程的 nid ，刚才通过 ps 命令看到的 tid 来对比定位，注意 jstack 查找出的线程 id 是 16 进制的，需要转换。

2.3本地方法栈

一些带有native关键字的方法就是需要JAVA去调用本地的C或者C++方法，因为JAVA有时候没法直接和操作系统底层交互，所以需要用到本地方法。

2.4 堆

2.4.1 定义

通过new关键字创建的对象都会使用堆内存

2.4.2 特点

它是线程共享的，堆中对象都需要考虑线程安全的问题
有垃圾回收机制

2.4.3 堆内存溢出

java.lang.OutofMemoryError ：java heap space 堆内存溢出
案例：

/**
 * 演示堆内存溢出 java.lang.OutOfMemoryError: Java heap space
 * -Xmx8m
 */publicclassDemo1_5{publicstaticvoidmain(String[] args){int i=0;try{
            List<String> list=newArrayList<>();
            String a="hello";while(true){
                list.add(a);// hello, hellohello, hellohellohellohello ...
                a= a+ a;// hellohellohellohello
                i++;}}catch(Throwable e){
            e.printStackTrace();
            System.out.println(i);}}}

结果：

java.lang.OutOfMemoryError: Java heap space
at java.util.Arrays.copyOf(Arrays.java:3332)
at java.lang.AbstractStringBuilder.ensureCapacityInternal(AbstractStringBuilder.java:124)
at java.lang.AbstractStringBuilder.append(AbstractStringBuilder.java:448)
at java.lang.StringBuilder.append(StringBuilder.java:136)
at com.itcast.itheima.xpp.main1.main(main1.java:14)
22

注：可以通过 -Xmx 来指定堆内存大小
在这里插入图片描述

2.4.4 堆内存诊断（调试工具的使用）

jps相关命令参考：https://blog.csdn.net/weixin_41979002/article/details/123156872

  1. jps 工具 查看当前系统中有哪些 java 进程
  2. jmap 工具 查看堆内存占用情况 jmap - heap 进程id
  3. jconsole 工具 图形界面的，多功能的监测工具，可以连续监测
  4. jvisualvm 工具

以上命令都是jdk自带的调试工具，都存放在JAVA_HOME/bin/目录下，只需要将环境变量配置好，在idea内，都可以正常使用的。

案例演示：

publicclassDemo1_4{publicstaticvoidmain(String[] args)throws InterruptedException{
        System.out.println("1...");
        Thread.sleep(30000);byte[] array=newbyte[1024*1024*10];// 10 Mb
        System.out.println("2...");
        Thread.sleep(20000);
        array= null;
        System.gc();
        System.out.println("3...");
        Thread.sleep(1000000L);}}

在idea内执行上述代码命令查看堆内存占用情况。

2.4.4.1 jps和jmap

打印1后的30秒内，输入jps查看进程id
在这里插入图片描述
解读：Demo1_4的id便是我们的目标java进程id

在打印1后的30秒内，输入jmap -heap 8016查看进程的堆内存占用信息：
在这里插入图片描述在这里插入图片描述
解读：堆内存配置的最大值为3022.0MB，当前进程使用了堆内存4.8157196044921875MB

打印2后输入同样命令jmap -heap 8016查看堆内存：
在这里插入图片描述
解读：进程使用的堆内存增加了10MB。

打印3后再执行同样命令：
在这里插入图片描述
解读：堆内存释放了.

2.4.4.2 jconsole

同样的运行程序，在执行命令
在这里插入图片描述

在这里插入图片描述
根据折线图可以看到，堆内存先是增加，后下降。

2.4.4.3 jvisualvm

演示另一个案例，代码如下：

publicclassDemo1_13{publicstaticvoidmain(String[] args)throws InterruptedException{
        List<Student> students=newArrayList<>();for(int i=0; i<200; i++){
            students.add(newStudent());//            Student student = new Student();}
        Thread.sleep(1000000000L);}}classStudent{privatebyte[] big=newbyte[1024*1024];}

先用jps查看java进程id
在这里插入图片描述

再jmap查看一下堆内存占用情况
在这里插入图片描述
在这里插入图片描述
解读：
Eden Space新生代占用了19.730911254882812MB；
PS Old Generation老年代占用了184.6506576538086MB

执行jvisualvm命令打开工具：
在这里插入图片描述
在这里插入图片描述
解读：按上述步骤操作，可见垃圾回收，仅回收了20MB左右的堆内存而已，因此我们要进一步查看堆内存的占用情况。
在这里插入图片描述
点击后，可以将当前堆内存状况生成快照，便于我们分析。进入后可以看到如下的堆内存信息，再点击查找，可以看到该进程内占用堆内存最大的对象。
在这里插入图片描述
在这里插入图片描述
可以看到，ArrayList下有200多个student对象实例，每个实例都含一个占用了较大内存的byte[]数组。
我们再从头看代码，确实和我们用工具分析的一致。（由于这些student对象存在着强引用，故而GC无法回收）
