MPLS L3VPN跨域概述

随着MPLS VPN部署的扩大,在提供服务的骨干网络中,跨越不同服务提供商管理边界的跨域部署成为必然的要求。跨域VPN的建立过程经过近几年的实践和快速发展,业界提出了几种VPN跨域方法,即OPTION A/B/C三种。MPLS VPN可以分为MPLS/BGP三层VPN和MPLS L2VPN,两种VPN都支持上述的三种跨域方法,采用相同的跨域理念。

MPLS L3VPN跨域技术突破单个服务提供商管理域的限制,扩展了MPLS VPN架构的灵活性,使得部署方式满足了不断扩展的网络部署要求,成为一种非常成熟的VPN业务部署架构。

MPLS L3VPN跨域方式包含三种可选方式:

  • Option A: 背靠背(back-to-back)VRF
  • Option B: 单跳多协议MP-eBGP。
  • Option C: 多跳多协议MP-eBGP。



OPTION-A:VRF-to-VRF方式

[转载]MPLS <wbr>L3VPN跨域方法 <wbr>Option <wbr>A/B/C

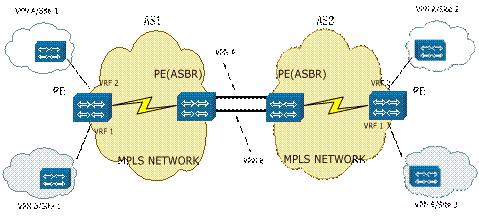

【MPLS L3VPN 跨域OPTION-A组网】

OPTION A跨域也叫做背靠背跨域,即两个AS的边界路由器ASBR互相作为PE和CE

采用这种方式,在域内各自配置BGP/MPLS L3VPN网络,对于跨越自治域的VPN,需要ASBR充当VPN的PE设备,在ASBR设备上要配置该VPN对应的VRF,并且为该VRF分配一个接口(可以是逻辑接口),两个ASBR之间属于同一VPN的接口互相连接。

对于本端自治域的VPN,ASBR充当PE角色,导入该VPN的所有路由。对于对端自治域的VPN,ASBR充当CE角色,通过与对端ASBR之间的eBGP来学习对端VPN的路由,然后再分发到本端VPN的所有PE设备中去。当进行报文转发时,域内使用两层标签转发,到达ASBR后,作为普通IP报文发送给对端ASBR。

  • 优点:VPN隧道构建比较简单,ASBR之间不需要运行MPLS。
  • 缺点:ASBR要维护所有VPN的路由,并且要为每一个跨域的VPN分配一个接口,因此存在可扩展性的问题。
  • 特点:仅当ASBR、VRF数量相对较小且VPN相对较稳定(不会随时增加新的VPN)时,这种方式是一种合适的选择,特别是网络建设的初期。



OPTION-B:单跳MP-eBGP方式

[转载]MPLS <wbr>L3VPN跨域方法 <wbr>Option <wbr>A/B/C

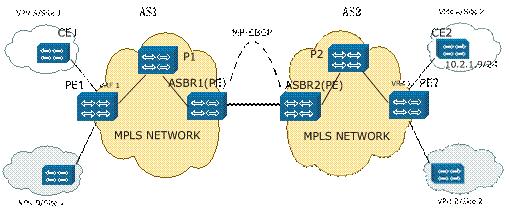

【MPLS L3VPN 跨域OPTION-B组网】

OPTION B跨域也叫单跳MP-EBGP跨域,AS内通过正常的MPLS/BGP传递VPN信息和构建LSP隧道,AS之间通过单跳的MP-EBGP协议传递VPN信息并构建LSP隧道。

该方式需要在ASBR之间运行MP-eBGP,当ASBR学习到本端自治域PE所通告的VPN路由后,进行一个标签替换,将路由信息和新的标签通告给对端ASBR。在进行报文转发时,域内使用两层标签转发,ASBR之间采用一层标签转发,并且根据实现的细节可能需要在ASBR上完成对内层标签的替换。

  • 优点:ASBR之间一条链路传递所有VPN信息。不需要ASBR为每个VPN配置VRF,不需要导入VPN路由,不需要为每个VPN分配接口。
  • 缺点:ASBR仍需要维护所有的VPN路由,并且为每个标签分配新的标签,在本地安装新老标签转换的ILM表项,因此对于ASBR路由器的设备性能要求比较高。
  • 特点:当VPN业务发展到一定阶段,ASBR之间的链路受限时,可以考虑OPTION B跨域方法。对于一些超大型网络不太适合,但对于一般中型或大型网络是合适的。

    OPTION-C:Multi-Hop MP-eBGP方式

[转载]MPLS <wbr>L3VPN跨域方法 <wbr>Option <wbr>A/B/C

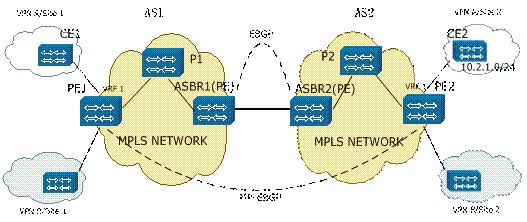

【MPLS L3VPN 跨域OPTION-C组网】

OPTION C跨域也叫多跳MP-EBGP跨域,由于BGP只要能建立TCP连接,就能成为BGP邻居并传递路由信息,因此,OPTION C通过多跳的MP-EBGP直接在源、宿端PE之间传递VPN路由信息,然后在源、宿端PE之间构建LSP公网隧道。

该方式首先需要在不同AS域的PE之间建立跨域的LSP(域内采用LDP分发标签,域间采用单跳eBGP分发标签),然后不同AS域的PE通过多跳MP-eBGP传播VPN路由信息。在进行报文转发时,域内使用三层标签转发,ASBR之间采用两层标签转发。

  • 优点:ASBR不需要处理VPN信息,最符合VPN的要求,即中间设备不感知VPN信息。
  • 缺点:这种方式需要在域之间互相通告环回接口的路由,造成所谓的路由泄漏问题。同时由于需要建立跨域的LSP,在管理上带来较大的麻烦。另外,由于跨域同一VPN的所有PE之间都要建立eBGP连接,存在严重的扩展性问题。
  • 特点:这种方式主要针对B方式的不足加以解决,不需要在ASBR上维护具体用户的VPN路由信息,将VPN路由的处理处理压力分散到PE上,它适合于大型的网络。当VPN业务大规模发展时,可以使用OPTION C跨域方法。



技术比较



项目方法

OPTION A

OPTION B

OPTION C

ASBR VPN  感知

需要处理VPN信息,并配置VRF 需要处理VPN信息,不配置VRF 不感知VPN信息

ASBR负载

处理所有VPN信息,负载重 处理所有VPN信息,负载重 不处理VPN信息,负载轻

链路

每个VPN在ASBR之间占用一个链路  一个链路  一个链路

跨域 VPN  传递

ASBR通过IGP传递VPN ASBR之间通过MP-EBGP传递VPN信息  源、宿端PE直接通过MP-EBGP传递

对接

对接简单,ASBR互为PE、CE设备,IP对接 当MP-IBGP不改变下一跳为自己时,ASBR之间需要运行LDP ASBR之间需要运行BGP扩展来传递公网标签

隧道

AS内部建立双层LSP,ASBR之间IP转发 ASBR之间单层或ASBR到上游PE之间建立双层LSP 宿端AS、ASBR之间建立双层LSP,其他AS建立三层LSP隧道

维护

简单 复杂 复杂

场景

VPN数量少,业务开展早期 VPN数量适中,ASBR之间链路受限,业务中期 VPN数量大,业务大量开展时期
