VLAN间路由以及三层交换加速路由转发的原理

   我们已经知道了VLAN之间没有二层通信，那么VLAN之间该如何通信呢？答案是通过路由。我们知道，LAN内的通信需要知道MAC地址，而在TCP/IP协议中，获取MAC的方式ARP请求。而ARP是广播报文，这就意味着，如果两个电脑不在一个广播域里，就无法解析MAC地址，也就无法直接通信，因此两个VLAN之间无法通过二层通信，只有通过路由来通信。那么VLAN间路由的具体过程是什么样的呢？在讲述过程之前，我们首先解决一个问题，那就是接口扩展性。

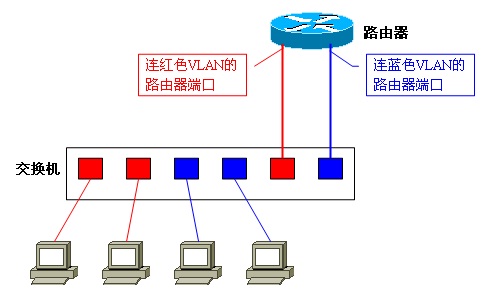

  采用VLAN间路由最直观的方式，就是每个VLAN提供一个路由接口，如下图：

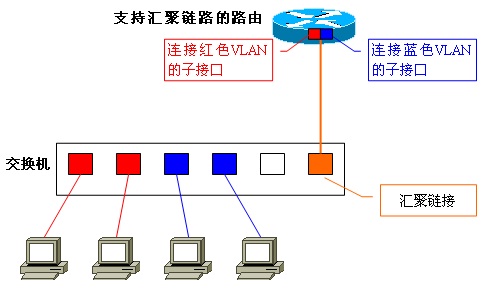

  可以看出，红色VLAN内部的报文可以走二层转发，而红色和蓝色VLAN通信的报文则要经过路由器，通过IP的方式来通信。但是这就遇到了和之前跨交换机VLAN交换类似的问题，接口扩展性不好，每个VLAN都需要增加一个接口，增加更多的投资。因此，在路由器上采用了子接口的概念。具体实现过程为：首先将用于连接路由器的交换机端口设为TRUNK口，而路由器上的端口也必须支持TRUNK协议。双方用于TRUNK链路的协议自然也必须相同。接着在路由器上定义对应各个VLAN的“子接口(Sub Interface)”。尽管实际与交换机连接的物理端口只有一个，但在理论上我们可以把它分割为多个虚拟端口。这样改进后的网络设计图如下所示：

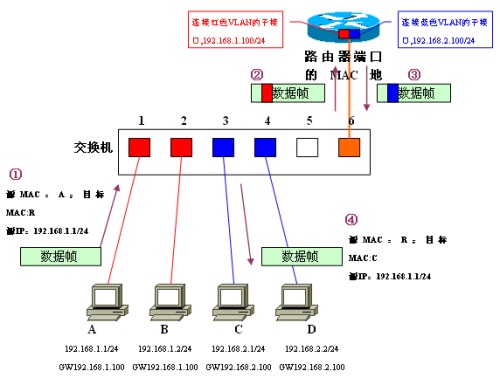

   同一个VLAN内部的通信，此处不再赘述，在交换机内部即可。这里描述一下两个VLAN之间的通信过程，请考虑一下下图A到C的通信过程。

   计算机A从通信目标的IP地址(192.168.2.1)得出C与本机不属于同一个网段。因此会向设定的默认网关(Default Gateway，GW)转发数据帧。在发送数据帧之前，需要先用ARP获取路由器的MAC地址。在得到路由器端口的MAC地址后，A会发送去往C的报文，但是MAC地址是路由器端口的地址，也就是报文①。

   交换机在端口1上收到①的数据帧后，检索MAC地址列表中与端口1同属一个VLAN的表项。由于TRUNK链路会被看作属于所有的VLAN，因此这时交换机的端口6也属于红色VLAN中。这样交换机就知道往路由器MAC发送数据帧，需要经过端口6转发。从端口6发送数据帧时，由于它是TRUNK链接，因此会被附加上红色VLAN识别信息，也就是报文②。

   路由器收到②的数据帧后，确认其VLAN识别信息，由于它是属于红色VLAN的数据帧，因此交由负责红色VLAN的子接口接收。由于目标网络192.168.2.0/24是蓝色VLAN，，且该网络通过子接口与路由器直连，因此只要从负责蓝色VLAN的子接口转发就可以了。这时，数据帧的目标MAC地址被改写成计算机C的MAC地址;并且由于需要经过TRUNK链路转发，因此被附加了属于蓝色VLAN的识别信息。这就是报文③。

   交换机收到③的数据帧后，根据VLAN标识信息从MAC地址列表中检索属于蓝色VLAN的表项。由于通信目标计算机C连接在端口3上、且端口3为普通的access链接，因此交换机会将数据帧除去VLAN识别信息后从端口3转发给计算机C，也就是报文④。

   至此，A就完成了和C的通信。在整个过程中，不同VLAN间的通信需要经过发送方——交换机——路由器——交换机——接收方的过程。

   在上述过程中，我们可以看到，这个过程不仅需要二层交换，也需要三层路由，而路由器基本上是软件处理，不像交换机大多是高速处理的硬件，因此这个过程往往会拖慢网络速度，逐渐成为网络转发中的瓶颈。由此，三层交换机应运而生。

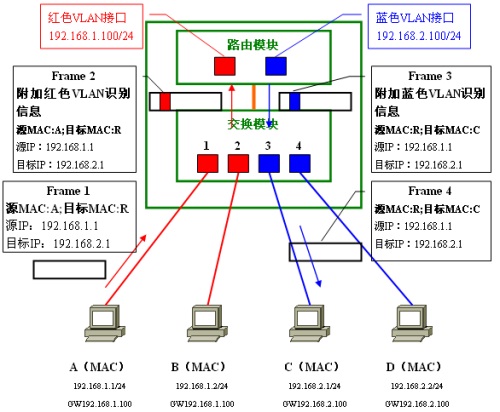

   在前面的文章里，我们已经大致了解了三层交换与路由器之间的区别。三层交换机实际上是一个带有路由模块的交换机，如果不加以改进，VLAN间的交换实际上和刚才描述的过程完全一样，只是将所有的步骤移到了一个交换机内部实现，如下图所示。

   因此，VLAN间的通信还是要遵循发送方→交换模块→路由模块→交换模块→接收方的模式，并没有很大的改进。因此三层交换机对整个过程做了改进，加速VLAN间的通信。

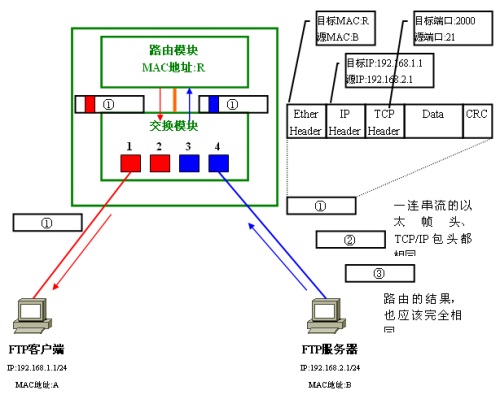

   在实际的网络传输中，五元组相同的报文实际上传输的过程也完全一致（五元组:源目IP、源目端口和协议，我们称之为一条数据流）。因此只要知道一条数据流的第一个报文从哪个端口转发，那么后续所有的报文也从这个端口转发即可。如下图所示。

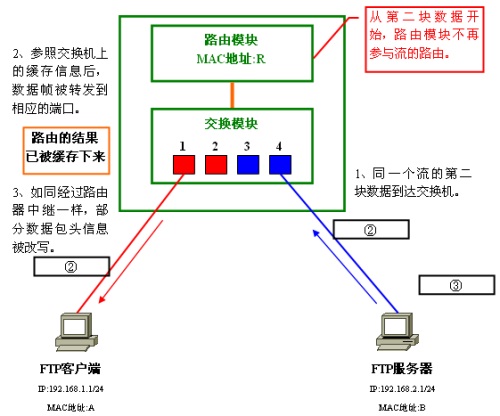

   因此，三层交换机的加速办法就是：在第一个报文的通信完成后，将这条数据流的信息保存在缓存中，后续的报文也从相同的端口转发出去，也不需要经过路由模块了。转发过程如下图所示。

   通过在交换机上缓存路由结果，实现了以缆线速度(Wired Speed)接收发送方传输来数据的数据、并且能够全速路由、转发给接收方。当然加速的原理大致如此，实际加速的办法各个厂商会有不同的实现方式。

   讲到这里，你也许会有疑问，既然三层交换可以完成路由的工作，而且速度更快，那么为什么还需要路由器呢？

   关于路由器的必要性，主要体现在以下三个方面：

1、用于与WAN连接

　　三层交换机终究是“交换机”。也就是说，绝大多数机型只配有LAN(以太网)接口。在少数高端交换机上也有用于连接WAN的串行接口或是ATM接口，但在大多数情况下，连接WAN还是需要用到路由器。

2、保证网络安全

　　在三层交换机上，通过数据包过滤也能确保一定程度的网络安全。但是使用路由器所提供的各种网络安全功能，用户可以构建更为安全可靠的网络。路由器提供的网络安全功能中，除了最基本的数据包过滤功能外，还能基于IPSec构建VPN(Virtual Private Network)、利用RADIUS进行用户认证等等。

3、支持除TCP/IP以外的网络架构

　　尽管TCP/IP已经成为当前网络协议架构的主流，但还有不少网络利用Novell Netware下的IPX/SPX或Macintosh下的Appletalk等网络协议。三层交换机中，除了部分高端机型外基本上还只支持TCP/IP。因此，在需要使用除TCP/IP之外其他网络协议的环境下，路由器还是必不可少的。

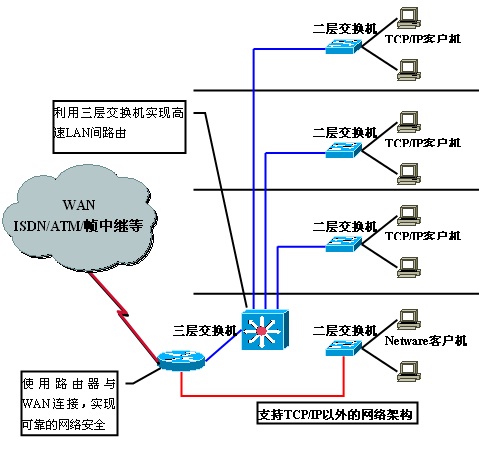

   下图就是一个交换机和路由器配合构建LAN的实例。

   在这个例子中，我们利用在各楼层配置的二层交换机定义VLAN，连接TCP/IP客户计算机。各楼层间的VLAN间通信，利用三层交换机的高速路由加以实现。如果网络环境要求高可靠性，还可以考虑冗余配置三层交换机。

　　与WAN的连接，则通过带有各种网络接口的路由器进行。并且，通过路由器的数据包过滤和VPN等功能实现网络安全。此外，使用路由器还能支持Novell Netware等TCP/IP之外的网络。

　　只有在充分掌握了二层、三层交换机以及传统路由器的基础上，才能做到物尽其用，构筑出高效率、高性价比的网络。
