1.实验目的
1)了解二层交换机管理VLAN的概念
2)了解二层交换机设备管理的部署方法
2.拓扑及需求

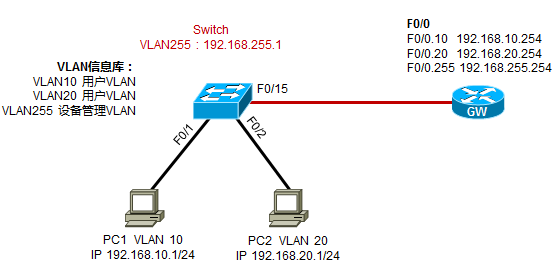

拓扑描述：
这个环境虽然简单，但是初学者理解起来还是有一定的困难的。交换机下联2台PC，并且连接一台路由器，路由器作为内网VLAN10、VLAN20用户的网关。交换机增加一个VLAN255用于设备管理，设备本身的IP为192.168.255.1，网关在路由器上。
实验需求：
1) 完成所有PC的配置
2) 交换机创建VLAN10、VLAN20，这是用户VLAN，是设备直连的PC用户的VLAN
3) 交换机创建VLAN255，这是本交换网络的管理VLAN，用于本交换机被管理，该VLAN可以配置IP，地址为192.168.255.1，交换机的网关指向路由器
4) 路由器F0/0口划分子接口，做单臂路由，承载VLAN10、VLAN20及VLAN255的流量
5) 要求VLAN10、VLAN20之间的用户能够互访，同时只允许VLAN10的用户TELNET交换机进行设备的管理。
3.关键知识点
这个实验中，涉及到的主要知识点有：VLAN的配置、单臂路由的概念及配置，同时还有一个，交换机的管理VLAN及设备管理。
我们知道，在一个园区网中，数量最多的设备，一般而言应该是交换机（二层及三层交换机），其中又以二层交换机的数量居多，二层交换机在典型的三层网络结构中处于“接入层”，主要的任务是为终端的PC和用户提供接入，同时划分VLAN隔离广播域，再者运行STP来提供二层的防环机制。一个中小型的园区网，二层交换机的数量往往是上百台，这些设备在刚刚在客户现场被拆箱后，一般是由工程师现场用Console线缆一台台的调试的（不要惊讶，笔者的记录是一个下午的时间，个人完成近100台交换机的调试任务，当然，有集成商的兄弟帮忙安放设备、加点、贴标签，这就是做好脚本管理的优势）。这些交换机在调试好之后，就会被安装到客户现场的各个机房或者弱电间去，一切妥当后就正式上线运行了。
那么这就有一个问题，在设备上线后，如果我们要变更设备的配置、要管理这些交换机怎么办？难道要拿着笔记本电脑带着console线下到机房去现场调试么？这种屌丝级的方法完全不可理喻嘛，对了，可以通过telnet或者其他方式来远程管理。路由器上的telnet我们已经很熟悉了，只要是三层可达，就能telnet到路由器，那么接下去我们来看看，如何管理交换机。
这里我们讲的是二层交换机，大家都知道，二层交换机是无法识别三层报文的，它压根不会去看三层的I头，但是这不影响二层交换机自己拥有一个IP地址。在路由器上，我们是给路由器的物理接口配置IP地址，而二层交换机，我们是在VLAN接口上配置IP地址，VLAN接口我们也称为SVI交换式虚拟接口，是跟VLAN对应的一个逻辑的、虚拟的接口。一台二层交换机，只能够给一个VLAN接口分配IP地址。

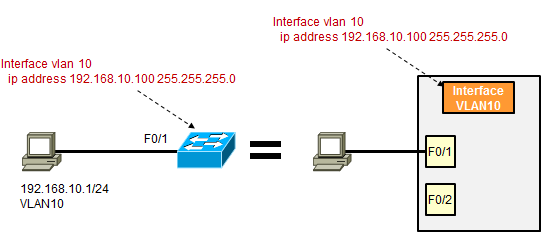

考虑一个最简单的模型：
如上图左侧，PC要想Telnet交换机，首先PC要能ping通交换机，其次交换机上要激活VTY并配置密码。那么我们在二层交换机上创建一个VLAN10，将F0/1口划入VLAN10，同时给二层交换机的VLAN10的逻辑接口配置一个IP，与PC在同一个网段的IP。这样一来，PC就能访问到交换机了。可是问题来了，这样一来PC与交换机就在同一个网段，同一个VLAN了，万一下面有PC配置的IP地址与交换机有冲突那可就麻烦了，因此我们可以考虑给交换机划分一个单独的VLAN，用于管理这些交换机，这个VLAN适用于整个交网络，统一的VLAN统一的IP规划，它就是管理VLAN，因此管理VLAN并不是一个特定的VLAN，更不是VLAN1，这是许多人的误解。一般情况下，我们会使用一个较为“生僻的”VLAN ID和IP编制，例如本实验中的VLAN255，以及网段192.168.255.0/24。
问题又来了，给交换机弄一个单独的设备管理VLAN固然可以起到与用户VLAN隔离的作用，但是这样一来用户不就无法访问到交换机了么？这就需要借助三层设备—例如路由器了。与此同时，由于二层交换机没有路由功能，无法像路由器哪样拥有一个IP路由表，因此，你还需给交换机配置一个默认网关，就像你用路由器模拟PC那样哦亲。
4.配置及实现
先不忙着做实验，我们来看看这个实验的拓扑：

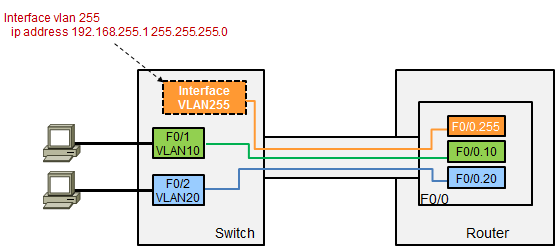

这个拓扑其实可以用一个更形象的方式来理解：
这样总能看懂了吧？于是当PC要管理（例如要Telnet 交换机时）交换机时，可telnet 192.168.255.1，这个数据包会被发送给PC自己的网关，该网关其实在Router的子接口上的，再经由Router转到交换机所在的网段扔回给交换机。有一点值得提醒的是，为了让数据能回来，我们还要给这台二层交换机配个默认网关，否则无法正常管理。
下面来看具体的配置：
1)完成PC1及PC2的配置
这个就不再赘述了
2)完成交换机的配置
switch#config terminal
switch(config)#vlan 10
!!创建VLAN
switch(config)#vlan 20
switch(config)#vlan 255
!!这是管理VLAN
switch(config)#interface fast0/1
switch(config-if)#swtichport access vlan 10
!!将接口划入特定的VLAN
switch(config)#interface fast0/2
switch(config-if)#swtichport access vlan 20
switch(config)#interface fast0/15
switch(config-if)# switchport trunk encapsulation dot1q
!!指定trunk封装协议
switch(config-if)# switchport mode trunk
!!将接口模式定义为trunk
switch(config-if)#exit
switch(config)#interface vlan 255
switch(config-if)#ip address 192.168.255.1 255.255.255.0
!!给VLAN255的SVI口配置IP地址
switch(config-if)#exit
switch(config)# ip default-gateway 192.168.255.254
!!为交换机自身指定网关
switch(config)# line vty 0 4
!!配置VTY以便PC能够登录
switch(config-line)#password ccietea
switch(config-line)#login
switch(config-line)#exit
switch(config)#
注意，如果是使用模拟器进行实验，若使用三层设备IOS（例如C3640），则需先在全局配置模式下no ip routing关闭设备的路由功能，让其模拟一台二层交换机，如果不配这条命令，ip default-gateway指定的缺省网关是无效的，在开启ip routing的情况下，可以使用ip route 0.0.0.0 0.0.0.0的方式来替代ip default-gateway命令。
另一点需注意的是，ip defaut-gateway这条命令，是给交换机自己用的，而不是为下联的PC配置网关，这点许多许多许多初学者经常进场搞混。
3)完成路由器的配置
hostname GW
interface FastEthernet0/0
no ip address
no shutdown
!!注意一定要将物理接口打开
interface FastEthernet0/0.10
!!这个子接口作为VLAN10的网关
encapsulation dot1Q 10
!!为子接口设定封装协议dot1Q，后面的10表示的是VLAN ID
ip address 192.168.10.254 255.255.255.0
interface FastEthernet0/0.20
!!这个子接口作为VLAN20的网关
encapsulation dot1Q 20
ip address 192.168.20.254 255.255.255.0
interface FastEthernet0/0.255
!!这个子接口作为VLAN255的网关
encapsulation dot1Q 255
ip address 192.168.255.254 255.255.255.0
4)验证及扩展
完成上述配置后，PC1 及PC2就都能telnet上交换机进行管理了。这就是二层交换机的管理概念。
在实际的部署中，如果直接将交换机暴露在网络中，内网所有的PC都能随意登录，那是存在风险的，我们还可以在交换机上增加如下配置，来限制管理交换机的网段，例如我们只让192.168.10.0/24这个网段的用户管理交换机：
access-list 1 permit 192.168.10.0 0.0.0.255
line vty 0 4
access-class 1 in
