怎样用交换机设置管理性IP地址及网关地址

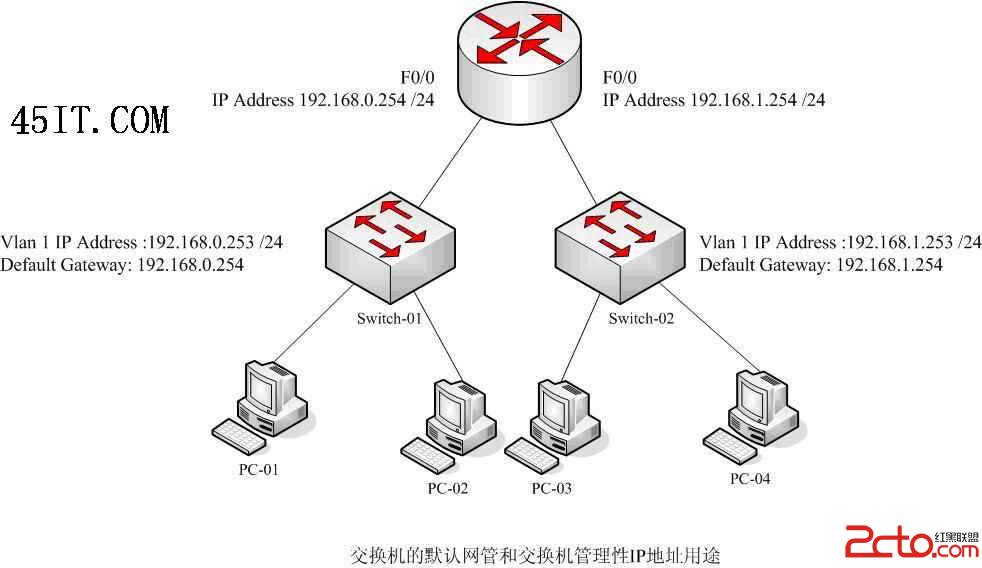

试验拓扑图:

怎样用交换机设置管理性IP地址及网关地址

分析: 为什么跨网段交换机之间管理需要设置默认网关呢? 在交换机中可以给vlan 1配置一个IP地址,即为交换机的管理性IP,使用配置的管理性IP地址可以让网络管理员使用telnet或网络管理软件等方式远程的来管理该交换机 ; 例如 :可以在交换机上做如下配置

Switch01# conf t

Switch01(config) # interface vlan 1

Switch01(config-if)# no shut

Switch01(config-if)# ip address 192.168.0.253

Switch01(config)#enable password 123abc!

在交换机所在网段内的工作站pc-01可以使用telnet方式远程管理该交换机 telnet 192.168.0.253

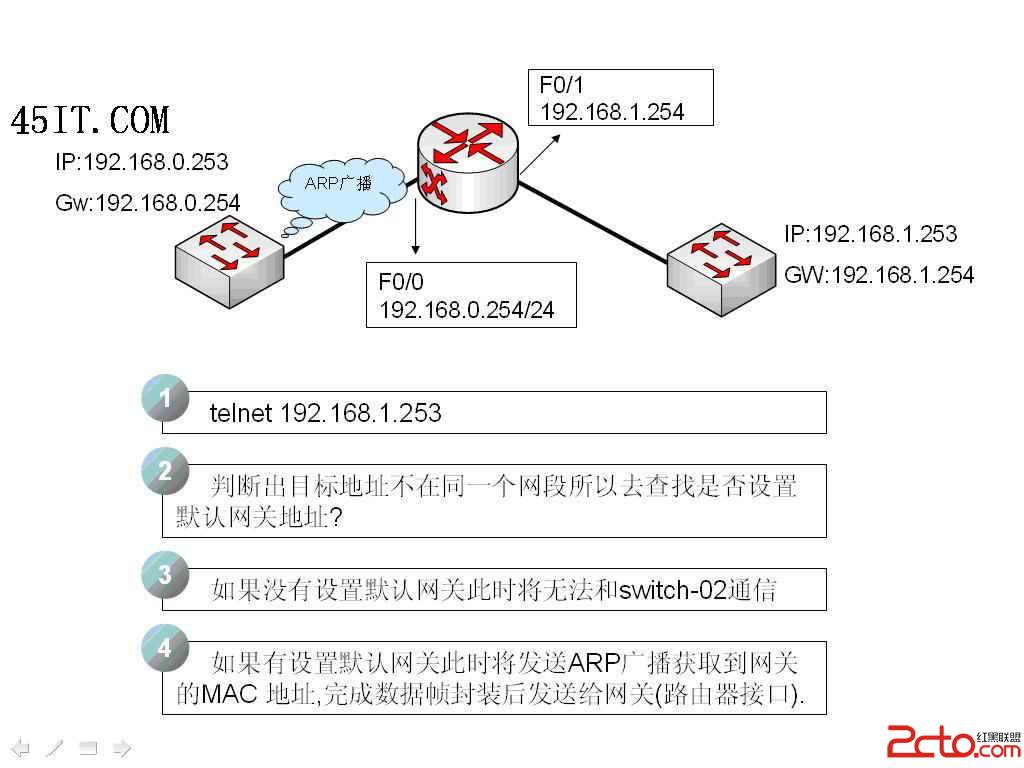

如果现在用户登录到switch-01中,想利用网络远程管理另一个网段的交换机switch-02就需要在双方交换机设置一个默认网管,表示交换机无法转发的数据帧就交给该IP地址(网关IP地址)的设备处理以便能完成数据帧的转发过程;发送的过程如下图:


怎样用交换机设置管理性IP地址及网关地址

例如:可以在太交换机上做如下配置:

Switch02#conf t

Switch02(config)#ip default-gateway 192.168.0.254 (给交换机设置默认网关命令)

在工作站pc-01可以使用telnet方式远程管理不同网段的交换机 telnet 192.168.1.253
